一、引言
本文将以尽量减少数学知识点、多用类比的方式，帮助大家理解Stable Diffusion。
二、Stable Diffusion概述

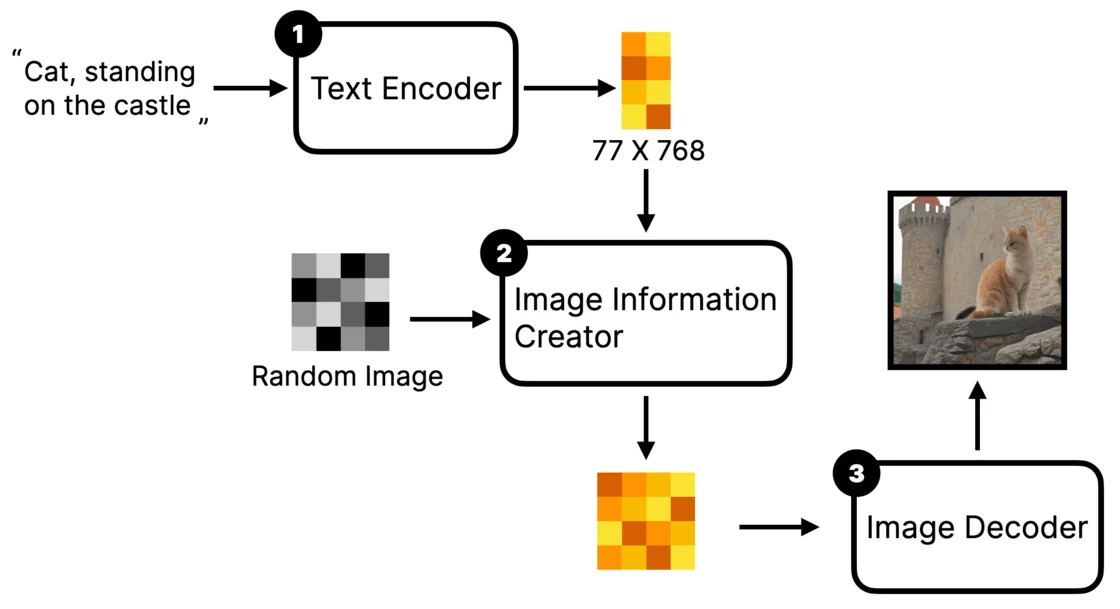

严格来说，Stable Diffusion 是一个由几个组件（模型）构成的系统，而非单独一个模型。以最常见的文生图为例，当输入一句prompt，如“Cat, standing on the castle”，Stable Diffusion看似一步生成图片，但实际上经过三个大步骤。
文本编码
用户输入的Prompt会被Text Encoder（文本编译器）编译成一个个的词特征向量，此步骤输出77个等长的向量，每个向量包含768个维度。可以简单理解为将文本转化为机器能识别的多组数字。潜空间降噪
这些特征向量会和一张随机图（可理解为布满电子雪花或充满信息噪声的图）一起放到Image Information Creator里。在此步骤，机器先将特征向量和随机图转化到 Latent Space（潜空间），然后根据特征向量将随机图“降噪”为一个“中间产物”。此时的“中间产物”是人类看不懂的一堆数字，但已包含如站在城堡上的猫的信息。图片解码
中间产物会被 Image Decoder（图片解码器）解码成一张真正的图片。简单理解，就是用户输入Prompt指令，机器按指令在潜空间里将随机图降噪为符合指令的图片。整个过程与其说是AI“生成”图片，不如说是“雕刻”。
SD完整的处理的过程如下：
- 输入文本，使用 CLIP 模型对文本进行编码，获得文本 Embedding
- 从潜空间生成噪声 Latent
- 将文本 Embedding 和 Latent 输入 UNet 模型，预测 Latent 中的噪声
- 将去除 Latent 中的噪声，去除噪声后的结果重新赋值为 Latent
- 重复步骤3、4
- 将 Latent 传入VAE解码器，得到最终图片
- 模型的核心是一个 UNet 噪声预测网络。不同于 GAN 直接从噪声中生成图片，Stable Diffusion 会进行多次预测噪声并降噪，最终生成图片。
三、Text Encoder：从文本到特征向量
CLIP模型原理

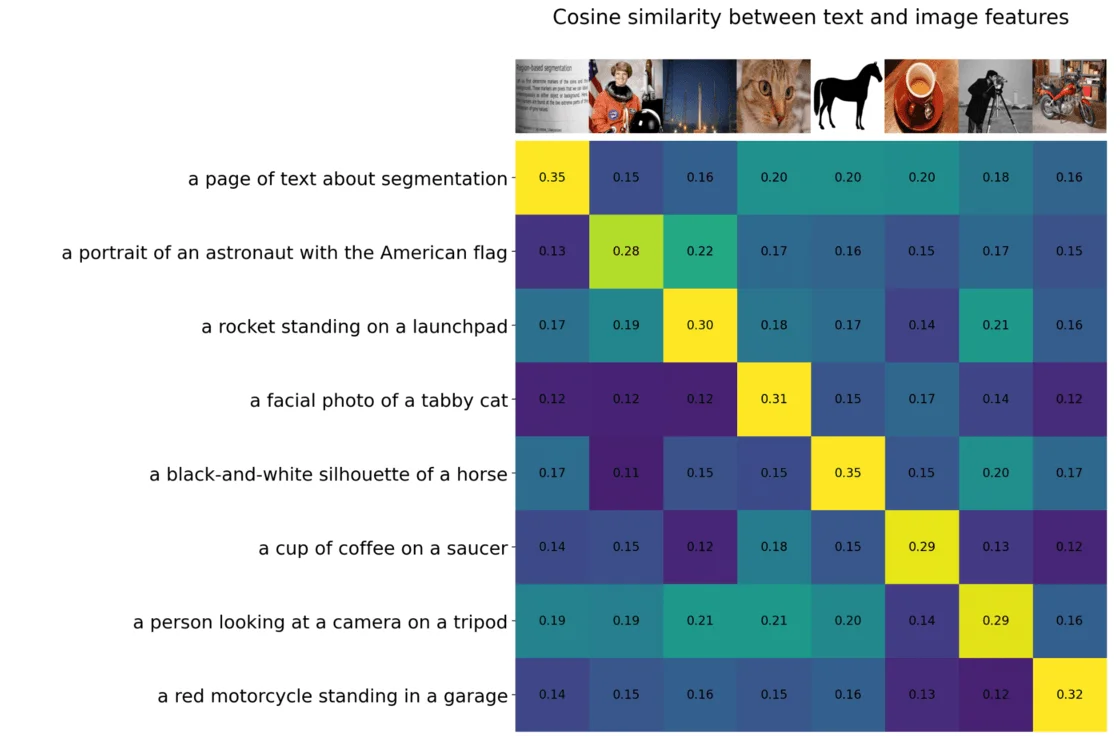

Stable Diffusion 常用的 Text Encoder 是OpenAI开源的 CLIP 模型，全称 Contrastive Language Image Pre-training（对比语言图像预训练）。CLIP 有 Text Encoder 将文本转化为特征向量，还有 Image Encoder 将图片转成特征向量，两向量越近，描述越接近图片内容，反之则越不相关。OpenAI 使用了 4 亿组图片文本对，对此模型进行了训练，最后训练出来的 CLIP 模型效果如下图所示。比如下图中第四行，描述是「一张斑点猫面部照片」，它与纵向第四张图最相关，相似度达到 0.31，与第一张书本的截图相似度只有 0.12。
向量的隐含特征
在 Stable Diffusion 里只使用 CLIP 的 Text Encoder 部分，因为它能将文本转化为与现实图片相关的特征向量。当输入 Cat 时，生成的图大概率是橘猫或斑点猫，是因为 Text Encoder 将 Cat 转化的77个等长向量 Embedding 里可能包含：
- 形态特征：捕捉Cat的体型、头部形状、四肢位置等，帮助区分Cat与其他动物或物体。
- 视觉特征：包含Cat的颜色、斑纹、眼睛形状等，帮助识别其外观特点。
- 语义含义：包含与Cat相关的语义含义，如它是宠物、独立动物、与人类有亲密关系等，帮助理解其在人类文化和社会中的角色和意义。需注意，模型有些地方具有不可解释性，这些向量不一定包含这些特征，举例是为更好解释。
Embedding 又名 textual inversion 中文名：“嵌入或文本反转”。
在计算机科学中，Embedding是将高维数据映射到低维空间的过程。
在图像处理中，Embedding通常用于将图像转换为向量表示，以便进行机器学习和深度学习任务。
四、Image Information Creator：降噪
降噪步骤

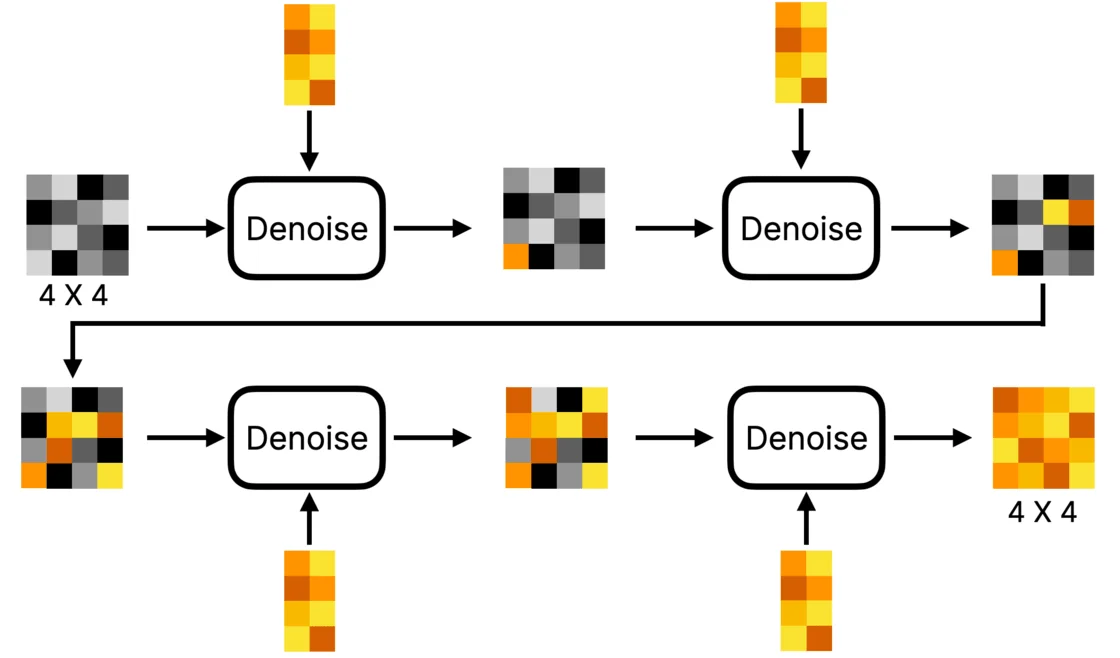

在 Prompts 被模型理解之后，就是一个降噪的过程，U-Net 网络结构会进行不断地迭代，每一次迭代都去除一部分的噪声。
降噪过程在 Latent Space（潜空间）进行，会进行多 Steps（步）降噪，一般 Steps 越多图片质量越好，但耗时越长，这也与模型有关。
U-Net 一个 基于深度学习的卷积神经网络 ，主要用于图像分割任务，特别是生物医学图像的分割。 它由编码器（下采样路径）和解码器（上采样路径）两部分组成，形状呈U型，因此得名U-Net。这里不深入了解。

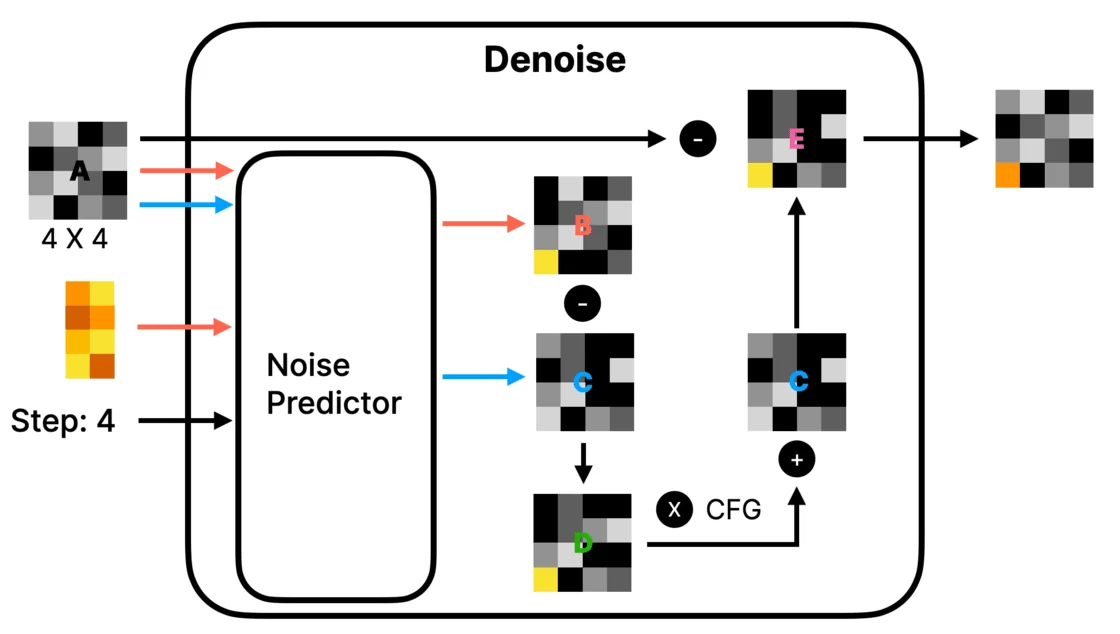

下图是第一个 Denoise (降噪) 过程的可视化：
看上去很复杂，但不要恐惧，我们只要懂加减乘除就能理解这张图：
Denoise内部机制
- 噪声预测器：Denoise 里有 Noise Predictor（噪音预测器），能预测随机图里的噪音。输入随机图、Prompt 的词特征向量和当前 Step 数，程序运行的是同一个 Denoise，需通过 Step 数告知预测器进行哪一步预测。
- 双路径预测：
- 橙色线：Noise Predictor 用随机图（如4X4的图）和Prompt词特征向量预测出噪声图B，这是根据词向量预测随机图里不需要的噪声，类比雕刻的废料。
- 蓝色线：Noise Predictor 不使用Prompt词特征向量预测出噪声图C。
- 噪声处理：
- 用噪声图B减C得出图D，B包含“根据Prompt预测的噪声”+“根据随机图预测的噪声”，C是“根据随机图预测的噪声”，所以D是“根据Prompt预测的噪声”。
- 将D噪声放大（乘以系数，在一些 Stable Diffusion 里以 CFG、CFG Scale 或 Guidance Scale 表示），再与噪声图C相加得到图E，这样做是为提高图片生成准确性，提高“根据Prompt预测的噪声”权重，此方法称 Classifier Free Guidance（无分类引导法）。
- 用图A减图E得出新图，即“雕刻”过程，去掉不需要的噪声。
- 负向Prompt作用：输入负向Prompt时生成噪声图B2，用正向Prompt生成的噪声图B1减B2再减C得出D，意味着最终生成的图片会更远离B2，减掉更多与B2相关的噪声。
五、Image Decoder与潜空间（Latent Space）
潜空间概念
“潜空间”（Latent Space）是一个在机器学习和数据科学中经常出现的概念，特别是在生成模型如生成对抗网络（GANs）和变分自编码器（VAEs）等中。在这些上下文中，潜空间是一个高度抽象的、通常较低维度的空间，用于表示数据的一些内在特性。
VAE工作流程

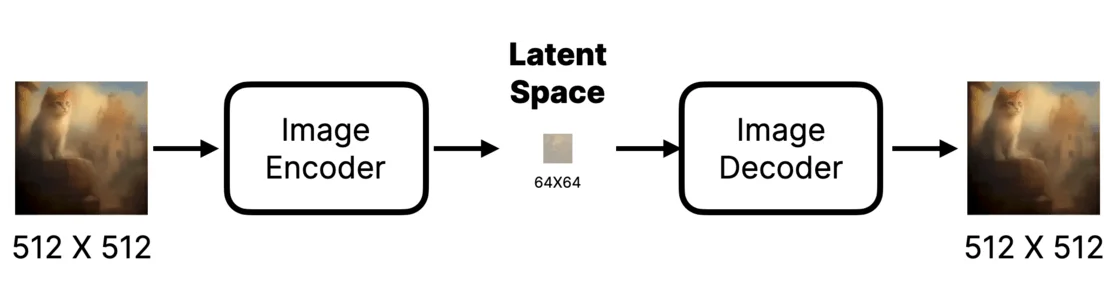

图片先被 Image Encoder 编码成一组数据并压缩，如原图512*512，压缩后64*64，数据大幅减少，最后用 Image Decoder 还原，Encoder加 Decoder 组件称 Variational Auto Encoder（变分自编码器），简称VAE，所以 Image Decoder 在一些产品里也叫 VAE Decoder。
vae分两部分，称之为编码器和解码器。
vae编码器是指将图像从512*512*3编码为64*64*4（推理生成图片不需要这个，只在训练需要）。
vae解码器是指将图像从64*64*4解码为512*512*3（实际推理生成只需要解码）、图像在64*64*4这个分辨率上，称之为潜变量（又叫潜图像，latent，是人类无法理解的图像）。
VAE的优缺点
- 优点：
- 效率提升显著，使用VAE后民用GPU能相对较快完成降噪运算，训练模型时间也更短。
- 潜在空间维度比原始图像低得多，可更有效表示图像特征，在潜在空间操作和插值能更精细控制和编辑图像，提高生成图像质量和逼真度。
- 缺点：编码再还原会导致数据丢失，且潜在空间维度低，可能无法完全捕捉原始数据所有细节和特征，导致还原图片奇怪。
